法奥机械臂网络配置-Ubuntu

注意事项

如果你的应用场景涉及机械臂 伺服位置控制模式 ，对通信速度还有稳定性有很高的要求。需要将机械臂运动控制器直接连接 PC的有线网卡 (PCI网卡) 的网口。

PCI网口要比USB转网口模块/无线连接更加稳定，通信速度也更快
如果PC只有一个网卡(网口)， PC同时也需要访问互联网。此时可以使用USB转网口模块/无线网卡连接路由器上网。

设备接线

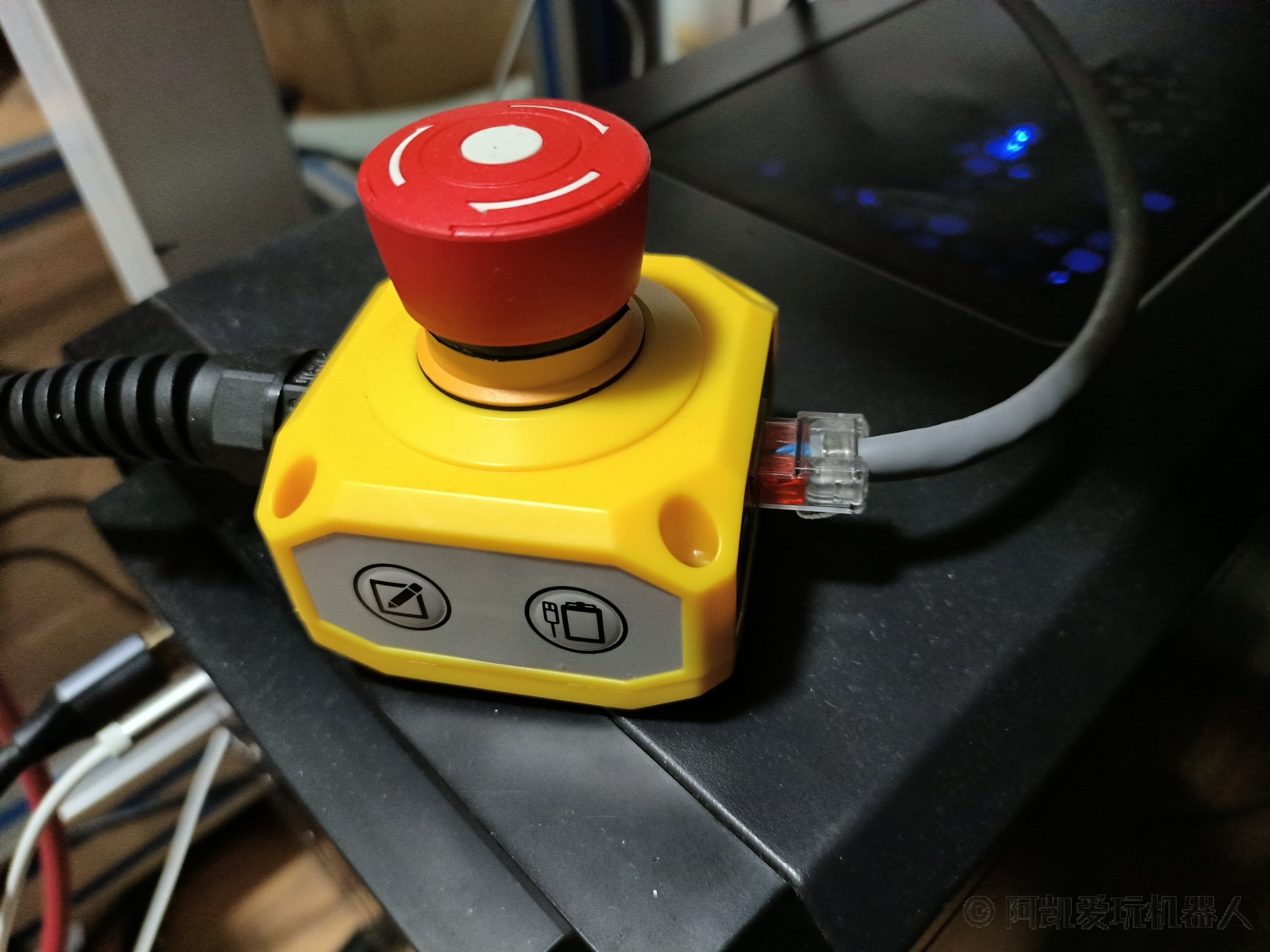

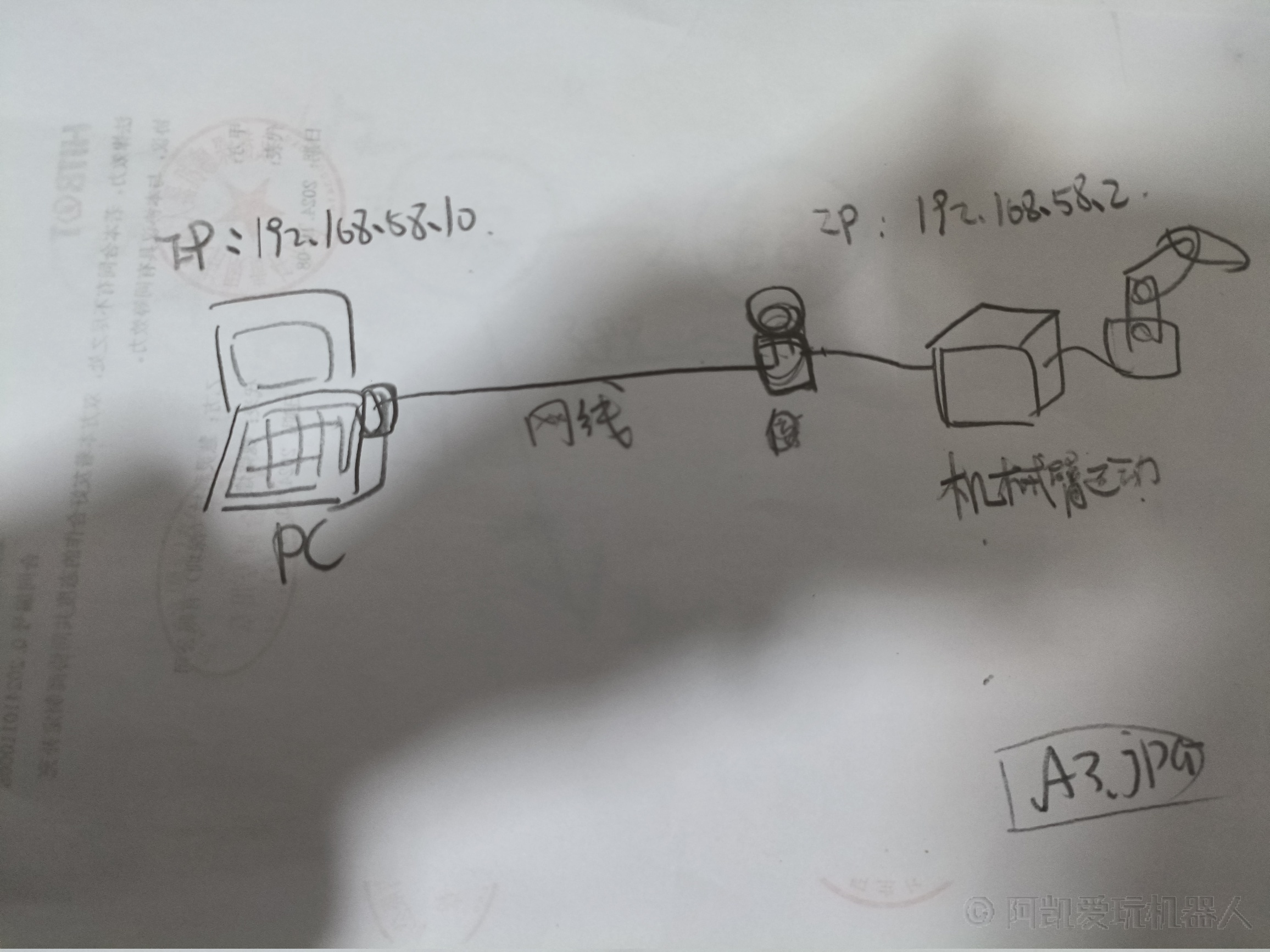

机械臂对外的网口在机械臂急停开关(按钮盒)上。网线一头接急停开关，另外一头接电脑的有线网卡的网口。

配置主机的IP

机械臂运动控制器默认的IP地址为 192.168.58.2 ，PC端需要与机械臂控制器在同一个网段，例如设置固定IP为 192.168.58.10

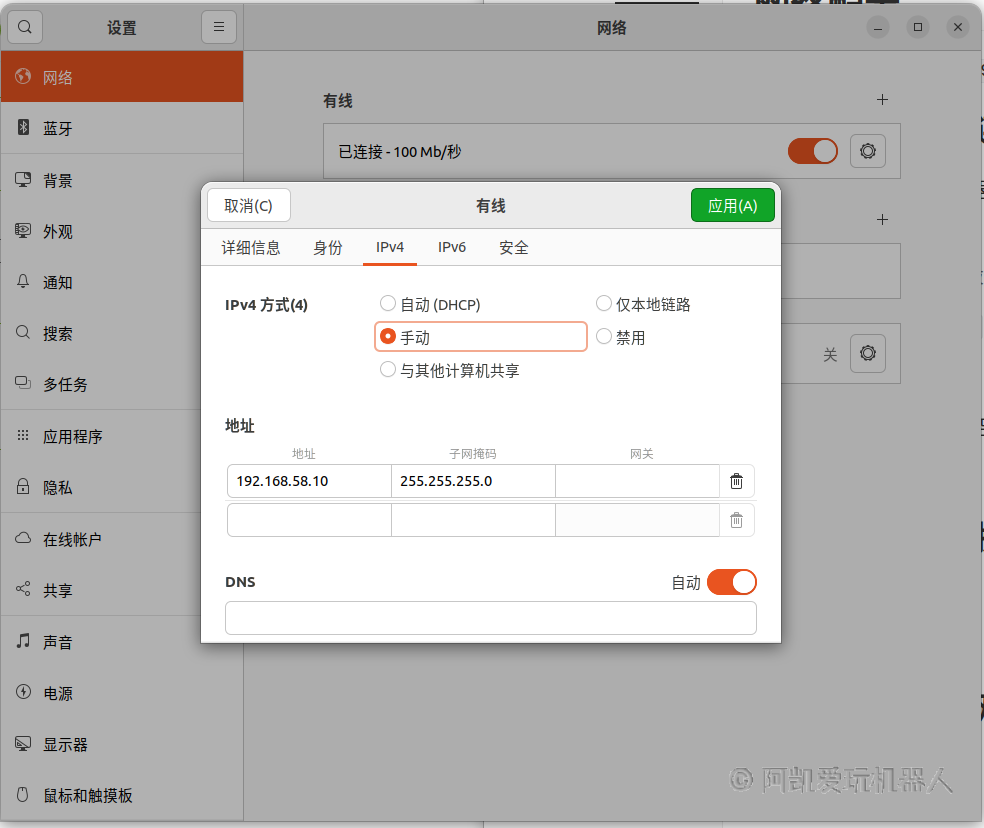

打开有线连接的IPv4方式配置，选择到手动。然后做如下配置:

PC网卡的IP地址： 192.168.58.10

注: 这个IP地址里面的设备地址不能跟运动控制器冲突, 不能等于 2 。
子网掩码： 255.255.255.0
DNS选择自动，网关留空即可。

注意事项 ：如果网线灯不亮，没有显示有线。说明链路没有通，取决于控制器内部网线接线。具体去看上文的 控制器接线 / 网线接线

修改完成之后，点击右上角的应用按钮。

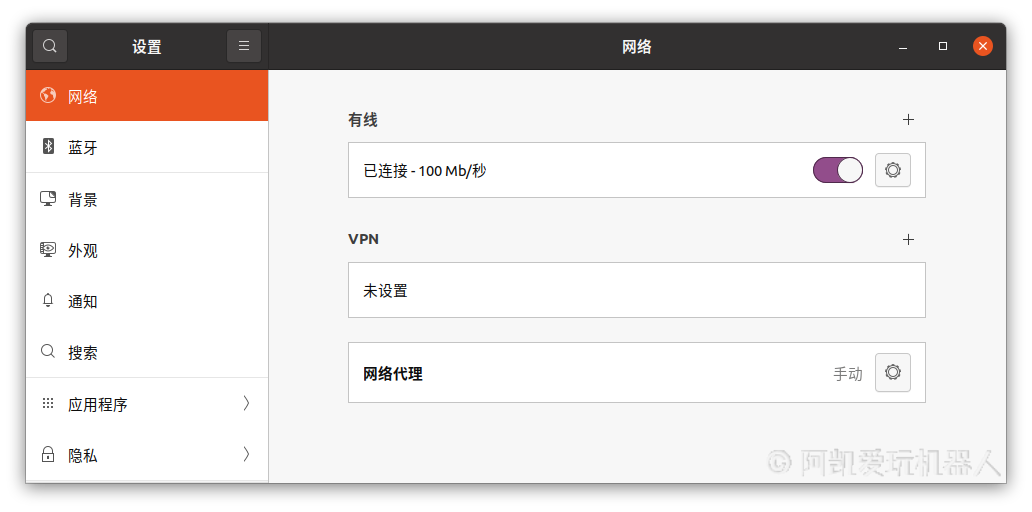

需要注意的是，此时你之前的有线连接还是连通状态，配置是改了但是并没有生效。 将有线连接按钮断开然后重新连接，此时配置生效。

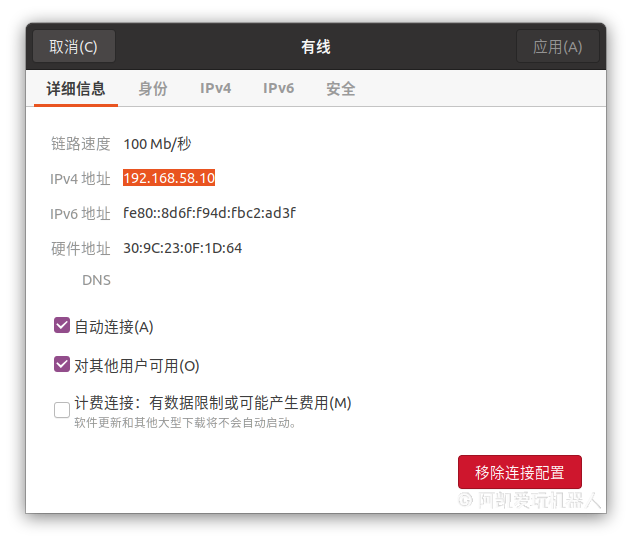

查看当前有线网卡的IP地址等信息:

访问机械臂Web APP界面

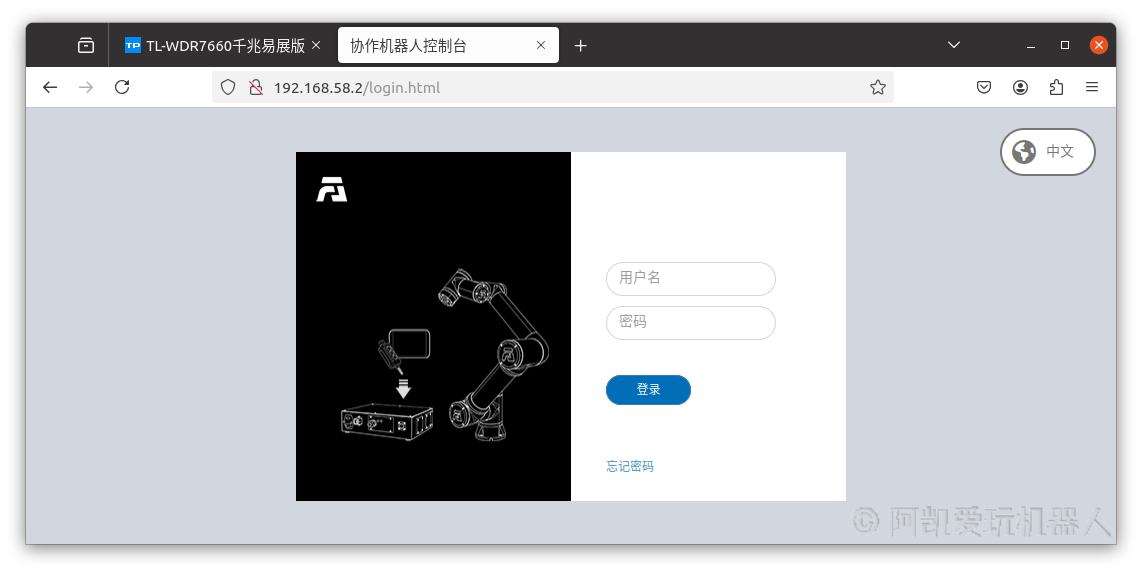

在Ubuntu主机的浏览器输入机械臂运动控制器的IP地址 192.168.58.2 访问机械臂Web管理界面。

输入登录信息:

用户名: admin
密码: 123

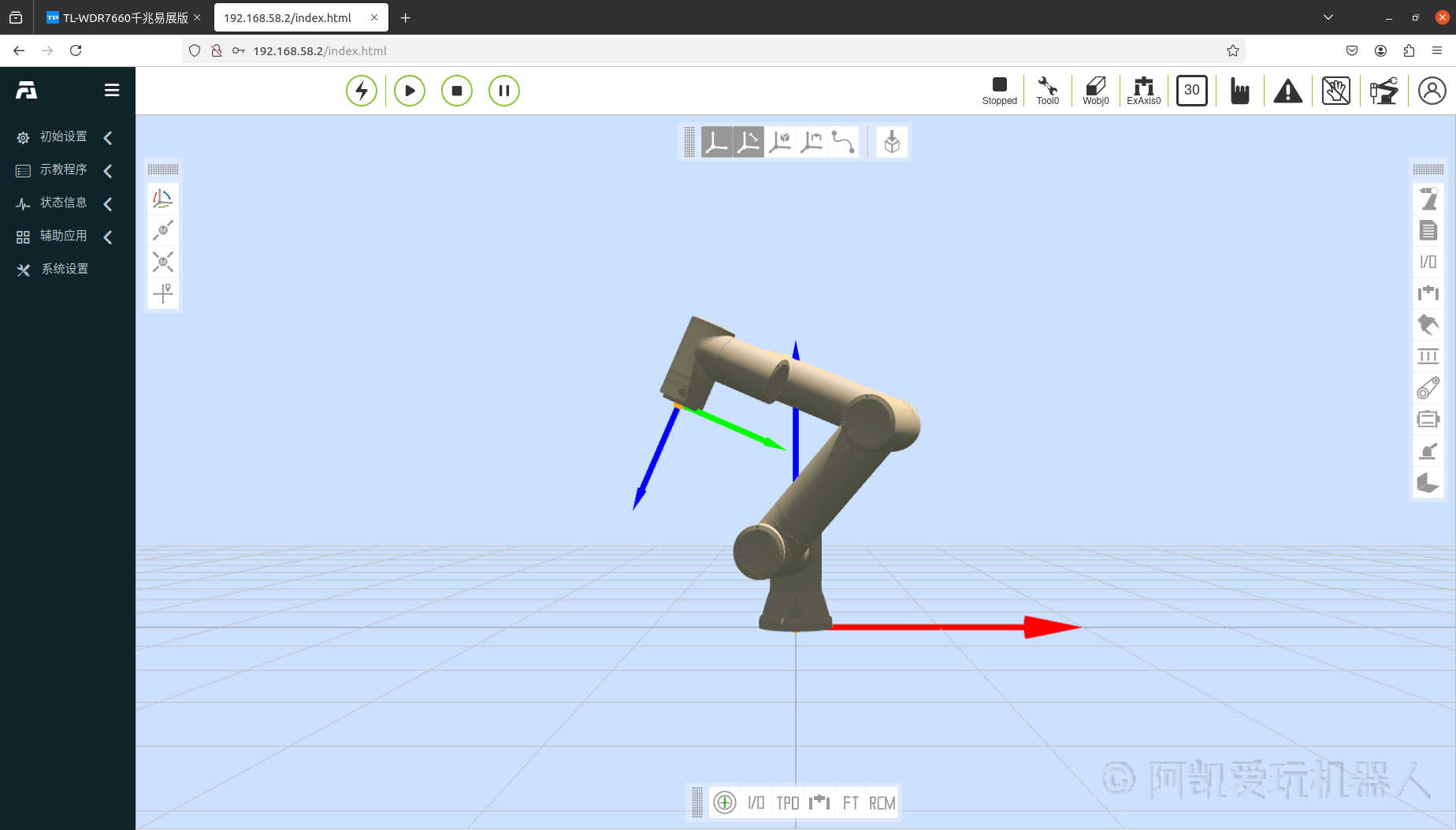

点击 登录 按钮。就可以看到机械臂Web管理界面，可以预览机械臂3D模型以及遥控机械臂。

`ping` 指令

使用ping指令，可以检查局域网下的设备是否可达。

如果无法正常访问机械臂运动控制器的Web APP，可以使用 ping 指令，来判断当前PC与机械臂运动控制器之间是否连通。

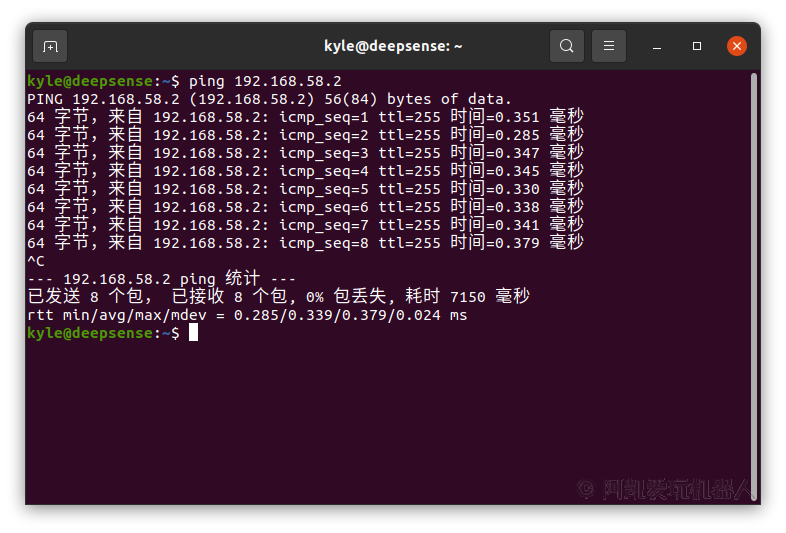

ping 192.168.58.2

注: 使用 CTRL + C 可以中断ping的进程。

ping指令背后使用的是ICMP协议(互联网控制报文协议)，用于在 IP 主机、路由器之间传递控制消息，属于 TCP/IP 协议族，是网络层协议。主要用于网络连通性测试、网络延迟测量、路径探测的功能。

感兴趣的话，可以看下面两个视频：

一条视频讲清楚什么是ICMP协议-ping

这里就不展开讲了。

`ethtool` 网卡的工作模式

通过 ethtool 命令行工具，可以查看/修改网卡的工作模式。

安装 ethtool

sudo apt install ethtool

通过 ifconfig 命令行，查看有线网卡的名称，例如: enp0s31f6 。

查看特定有线网卡的配置:

sudo ethtool <网卡名称>

示例:

sudo ethtool enp0s31f6

输出日志

# 网卡enp0s31f6的配置项:
Settings for enp0s31f6:
	Supported ports: [ TP ]
	# 支持的通信速度与半双工/全双工模式
	Supported link modes:   10baseT/Half 10baseT/Full
	                        100baseT/Half 100baseT/Full
	                        1000baseT/Full
	Supported pause frame use: No
	# 支持通信速率协商: 是
	Supports auto-negotiation: Yes
	Supported FEC modes: Not reported
	# 建议的工作模式:
	Advertised link modes:  10baseT/Half 10baseT/Full
	                        100baseT/Half 100baseT/Full
	                        1000baseT/Full
	Advertised pause frame use: No
	Advertised auto-negotiation: Yes
	Advertised FEC modes: Not reported
	# 网卡当前的工作模式:
	# - 速度为 100 Mb/s
	Speed: 100Mb/s
	# - 全双工
	Duplex: Full
	# - 端口(传输介质): 双绞线
	Port: Twisted Pair
	PHYAD: 1
	Transceiver: internal
	# 自动沟通传输速率: 开
	# 注: 两个网络设备相互协商，找到双方都支持的最大传输速率
	Auto-negotiation: on
	MDI-X: on (auto)
	Supports Wake-on: pumbg
	Wake-on: g
	Current message level: 0x00000007 (7)
			       drv probe link
	Link detected: yes

网卡的自动协商机制

两个相互连接的网络设备的通信速度必须一致，否则二者之间不能通信。

机械臂的有线网卡的通信速度最快是 100Mbps , 我PC的有线网卡最高通信速率为 1000Mbps 。在连接创建的时候，二者之间会自动进行沟通 auto-negotiation , 找到二者同时支持的最大通信速率。同时在自动协商的时候，还可以协商双方的工作模式是全双工还是半双工。

通过上述 ethtool 的输出日志，我们看到了协商结果为通信速度 100Mbps , 工作模式为全双工 Full 。

配置网卡为半双工模式

PC网卡与法奥机械臂进行网络连接下，如果在默认的全双工模式下，通信质量不稳定。因此需要设定网卡为半双工工作模式。

查看网卡名称

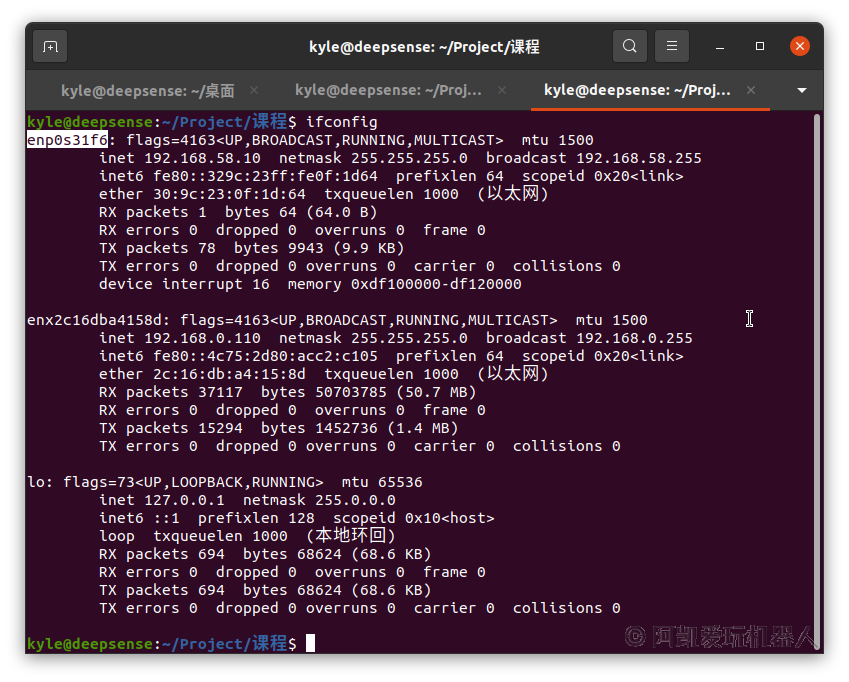

通过 ifconfig 指令, 查看与机械臂进行有线连接的网卡名称。

ifconfig

可以看到，我这边的有线网卡名称为 enp0s31f6

注: 本文我就以 enp0s31f6 为例，演示应该如何配置。

你需要修改为自己的网卡名称。

临时配置网卡为半双工模式

通过 ethtool 指令, 临时将网卡配置为半双工模式。

注: 电脑如果重启就会默认恢复为全双工模式，如果是手动模式，需要每次电脑开启都执行一次下面这个命令行。

sudo ethtool -s enp0s31f6 speed 100 duplex half autoneg off

查看当前的网络配置

sudo ethtool enp0s31f6

输出日志

ethtool enp0s31f6
Settings for enp0s31f6:
	Supported ports: [ TP ]
	Supported link modes:   10baseT/Half 10baseT/Full
	                        100baseT/Half 100baseT/Full
	                        1000baseT/Full
	Supported pause frame use: No
	Supports auto-negotiation: Yes
	Supported FEC modes: Not reported
	Advertised link modes:  Not reported
	Advertised pause frame use: No
	Advertised auto-negotiation: No
	Advertised FEC modes: Not reported
	Speed: 100Mb/s
	Duplex: Half
	Port: Twisted Pair
	PHYAD: 1
	Transceiver: internal
	Auto-negotiation: off
	MDI-X: on (auto)
Cannot get wake-on-lan settings: Operation not permitted
	Current message level: 0x00000007 (7)
			       drv probe link
	Link detected: yes

修改完成之后，再去使用机械臂的Web APP 或者SDK，就可以看到网络通信稳定了。

开机自动设定网卡为半双工

编辑脚本文件

创建脚本文件

sudo gedit /usr/local/bin/set_half_duplex.sh

填写脚本内容

set_half_duplex.sh

#!/bin/bash
while ! ip link show enp0s31f6 &>/dev/null; do
    sleep 1
done
/sbin/ethtool -s enp0s31f6 speed 100 duplex half autoneg off

赋予脚本有可执行权限

sudo chmod +x /usr/local/bin/set_half_duplex.sh

编辑服务文件

创建服务文件

sudo gedit /etc/systemd/system/set-half-duplex.service

编写内容

[Unit]
Description=Configure enp0s31f6 to Half Duplex
After=network.target sys-subsystem-net-devices-enp0s31f6.device  # 确保网卡设备已就绪

[Service]
Type=oneshot
ExecStart=/usr/local/bin/set_half_duplex.sh

[Install]
WantedBy=multi-user.target

启用并启动服务

重新加载systemd配置：

sudo systemctl daemon-reload

启用服务以在开机时自动运行：

sudo systemctl enable set-half-duplex.service

立即启动服务（无需重启）：

sudo systemctl start set-half-duplex.service

验证是否生效

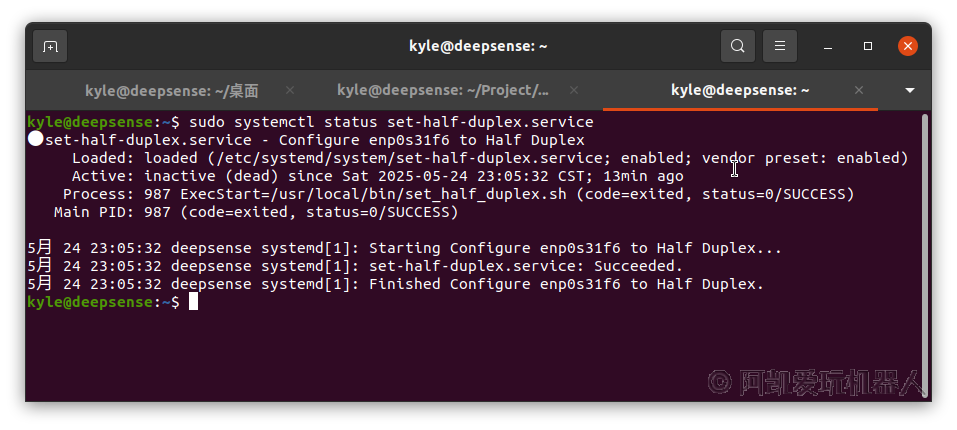

查看服务的执行状态

sudo systemctl status set-half-duplex.service

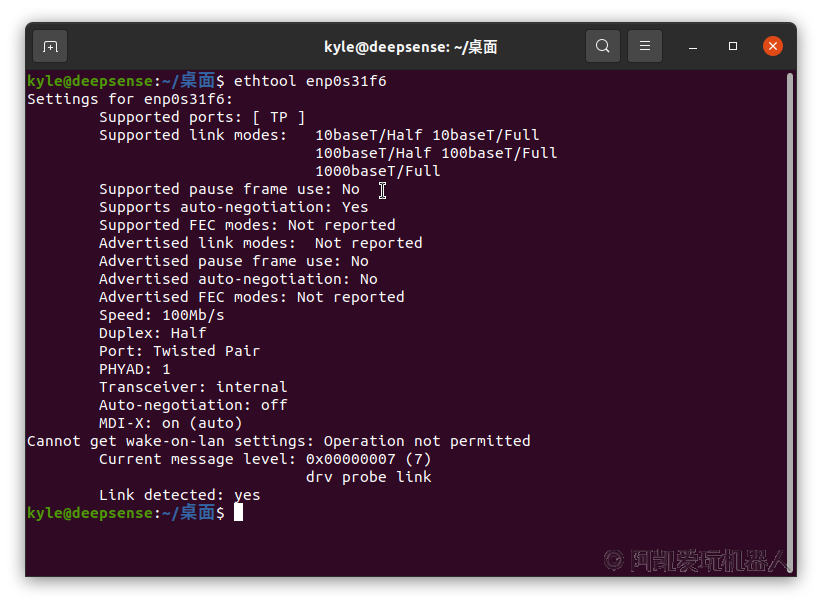

重启电脑，启动机械臂，然后查看是否生效。
