§ 2.1 图像预览 (彩图+IR图+深度图)

0. 概要

阿凯开发了基于Open3D的Astra 3D相机的SDK，是对OpenNI2的原始Python SDK做了二次封装。

本文讲解了如何使用SDK内置脚本预览Astra 3D相机拍摄的彩图、深度图、IR图。

配套实验代码路径： 03.Astra-3D相机案例源码/astra-config

1. 准备工作

1.1 完整的配置文件

config/astra.yaml

#############################
## 相机的默认参数
#############################
# OpenNI动态链接库的安装路径
# 如果是Windows, 需要修改为OpenNI的安装路径
# 如果是Linux, 将openni2_dll_path赋值为空字符串
# openni2_dll_path : ""
openni2_dll_path: "D:\\KyleSoftware\\OpenNI2\\libs"

# 支持UVC协议的型号需要的配置项 ["Astra Pro", "Gemini", "Gemini Pro"]
# - uvc_capture_id默认为0, 如果电脑上已有内置摄像头，
#   则需要将uvc_capture_id修改为1
uvc_capture_id: -1 #  0

# 深度图配置
depth:
  # 注意是先旋转再平移
  # 深度的偏移量 单位mm
  depth_offset_mm: 0.0

1.2 配置设备型号

Astra Pro和Gemini的彩色相机使用的是USB摄像头免驱协议(UVC)，使用OpenCV的内置VideoCapture去获取视频流。

需要配置相机的ID号 uvc_capture_id 。

# 支持UVC协议的型号需要的配置项 ["Astra Pro", "Gemini", "Gemini Pro"]
# - uvc_capture_id默认为0, 如果电脑上已有内置摄像头，
#   则需要将uvc_capture_id修改为1
uvc_capture_id: -1 #  0

uvc_capture_id 如果填写 -1 的话，代表的是最近插入的UVC相机。

如果你对OpenCV不太熟悉，可以看1Z实验室上面免费的OpenCV入门课。

Python - OpenCV基础入门 / 摄像头与视频流 / OpenCV读入USB摄像头的画面

http://wiki.1zlab.com/wiki/python-opencv-tutorial/opencv-read-usb-camera-image/

1.3 配置OpenNI2安装路径

Linux操作系统

自动检索OpenNI2的安装路径，配置文件里面的 openni2_dll_path 不需要修改。

Windows操作系统

注意：因为Windows下必须填写OpenNI2动态链接库的安装路径，因此需要做一下相关配置。

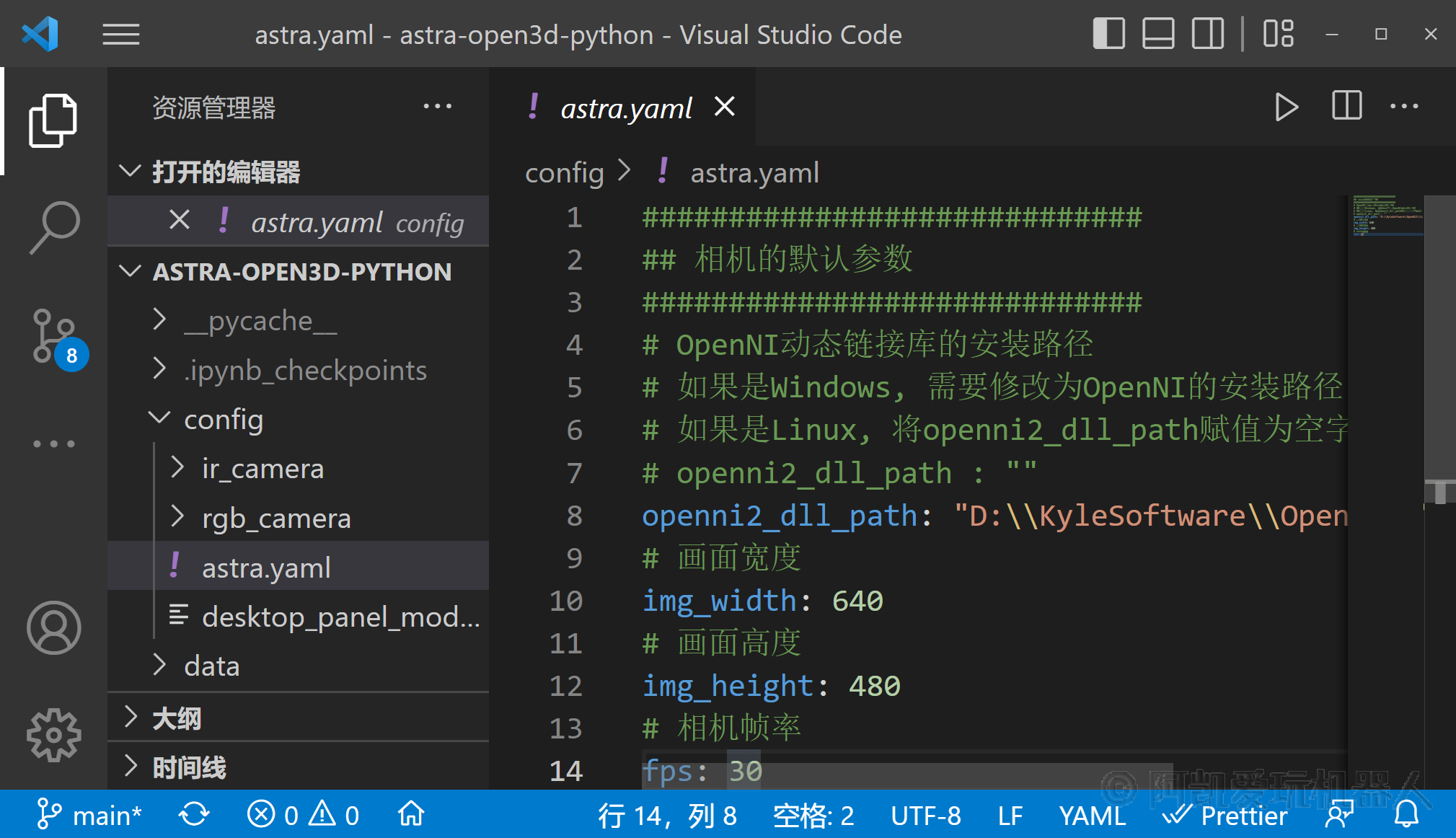

通过VSCode或者其他文本编辑器，编辑相机的配置文件。

将 openni2_dll_path 变量，修改为自己的dll安装路径。路径中文件夹与文件夹之间，需要添加两个反斜杠 \\

1.4 连接设备

将奥比中光3D相机连接到PC的USB口上。

Gemini / Gemini Pro

需要注意的是Gemini / Gemini Pro的红外结构光投影仪功率比较大，对USB口电流输出能力有要求，因此只能使用 USB3.0 接口 (USB口是蓝色的) 。

如果USB线比较长，或者没有剩余的USB3.0接口，则需要使用 带独立供电的USB 3.0拓展坞 。

1.5 导出相机配置文件

此步骤仅对Dabai与Gemini 二代3D相机有用。 其他型号，可以跳过此步骤。

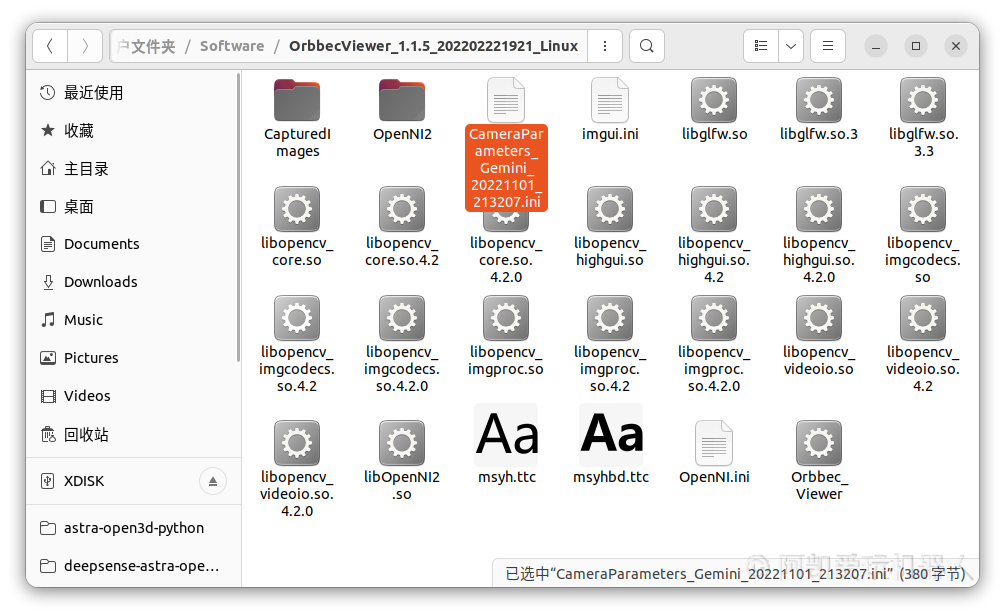

阅读 开发环境配置/奥比中光3D相机上位机 相关章节，使用上位机导出相机参数文件 .ini

并将其拷贝到 03.Astra-3D相机Open3D测试样例/astra-config/config/<相机型号文件夹> 里面。

例如：型号是 Gemini ，就拷贝到 config/Gemini 。如果之前有 .ini 文件，需要将原来的 .ini 文件删掉。

2. Astra 3D相机图像预览

2.1 彩图预览

只预览相机拍摄的彩图

Windows

python test_astra.py --video_mode "color"

Ubuntu

python3 test_astra.py --video_mode "color"

注：在Windows下是用 python ，在Ubuntu下是用 python3

注意： 测试发现在Windows平台上，Gemini的UVC相机初始化需要很长的时间。目前不清楚原因。加载时请耐心等待。在Ubuntu平台下，没有此问题。

2.2 深度图预览

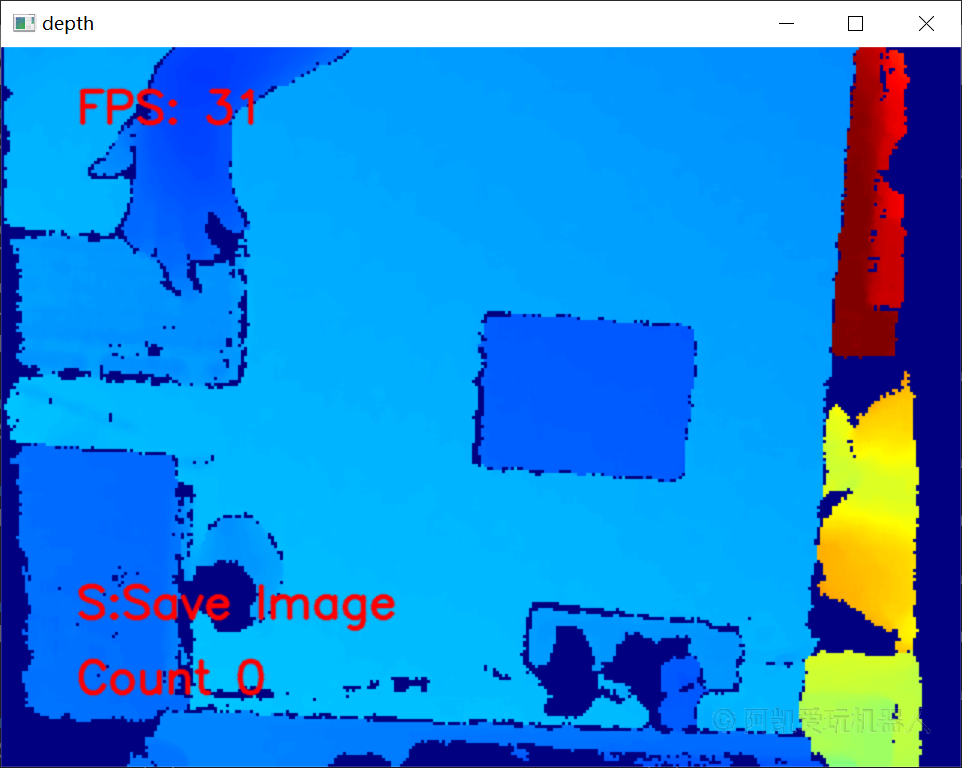

预览IR相机的原始 (未与RGB相机对齐的) 深度图

Windows

python test_astra.py --video_mode "depth" --image_registration=false

Ubuntu

python3 test_astra.py --video_mode "depth" --image_registration=false

注：传参系统使用的是 absl ，当传入布尔值时，必须采用 = 的形式，例如 --image_registration=false

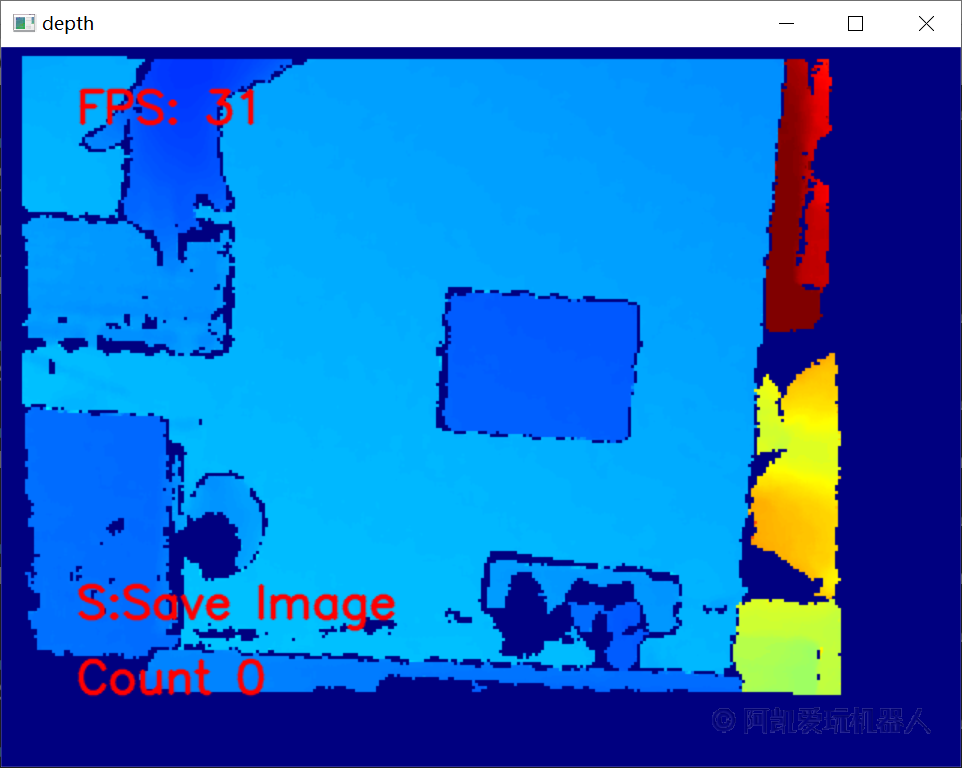

获取对齐后的深度图

Windows

python test_astra.py --video_mode "depth" --image_registration=true

Ubuntu

python3 test_astra.py --video_mode "depth" --image_registration=true

2.3 彩图与深度图同时预览

同时预览RGB图与深度图

Windows

python test_astra.py

Ubuntu

python3 test_astra.py

默认视频模式为 "color_depth" ，可以手动指定

Windows

python test_astra.py --video_mode "color_depth"

Ubuntu

python3 test_astra.py --video_mode "color_depth"

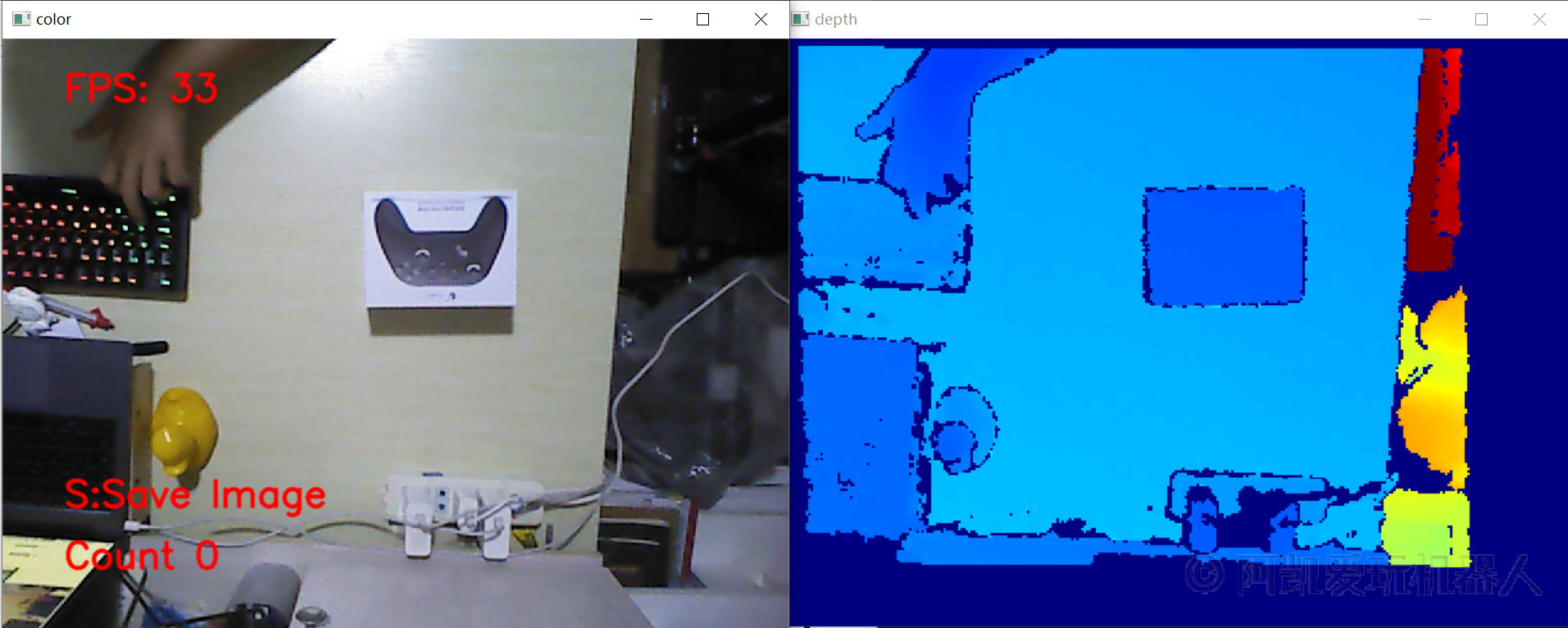

这里的深度图是与RGB相机对齐后的深度图。

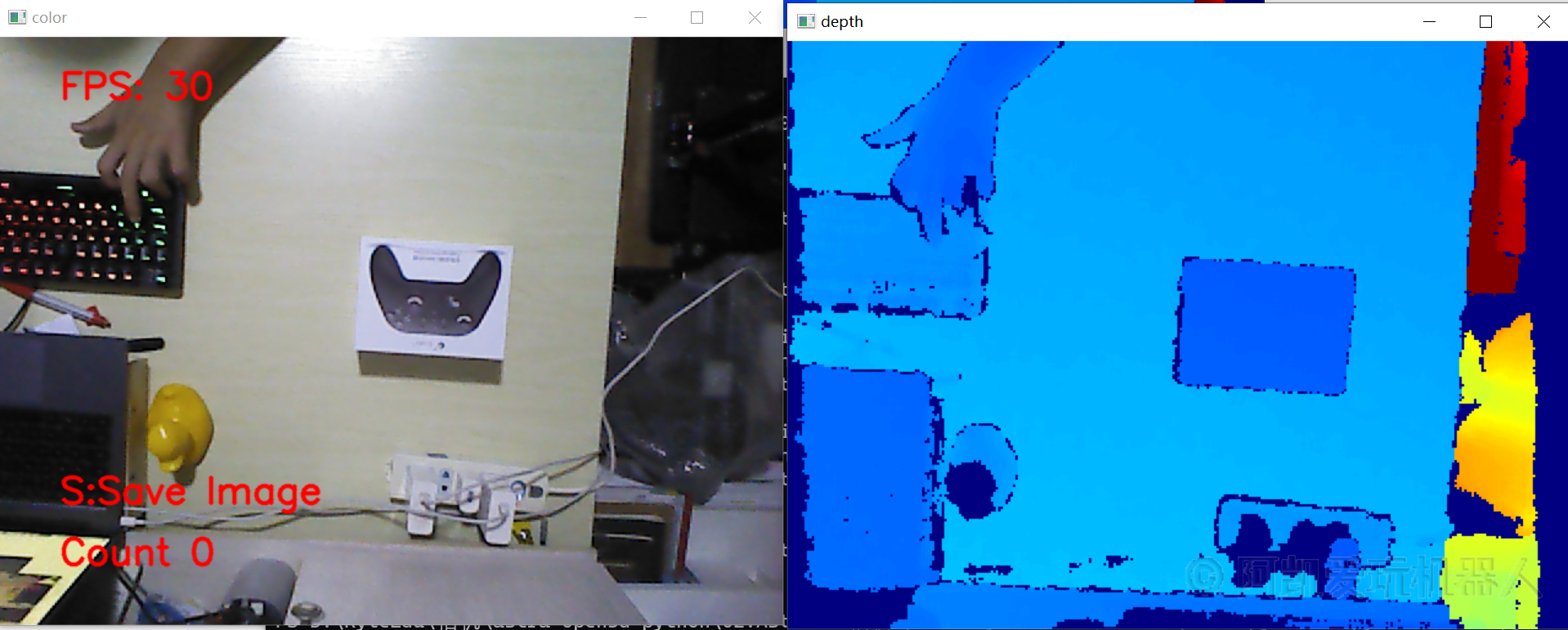

也可以获取未对齐的深度图，将 image_registration 选项设置为 false

Windows

python test_astra.py --video_mode "color_depth"  --image_registration=false

注：absl传入布尔值的时候比较特殊，必须使用这种形式： --image_registration=false

Ubuntu

python3 test_astra.py --video_mode "color_depth"  --image_registration=false

2.4 IR图预览

预览IR相机 (红外相机) 拍摄的图像

Windows

python test_astra.py --video_mode "ir" --equal_hist=false

Ubuntu

python3 test_astra.py --video_mode "ir" --equal_hist=false

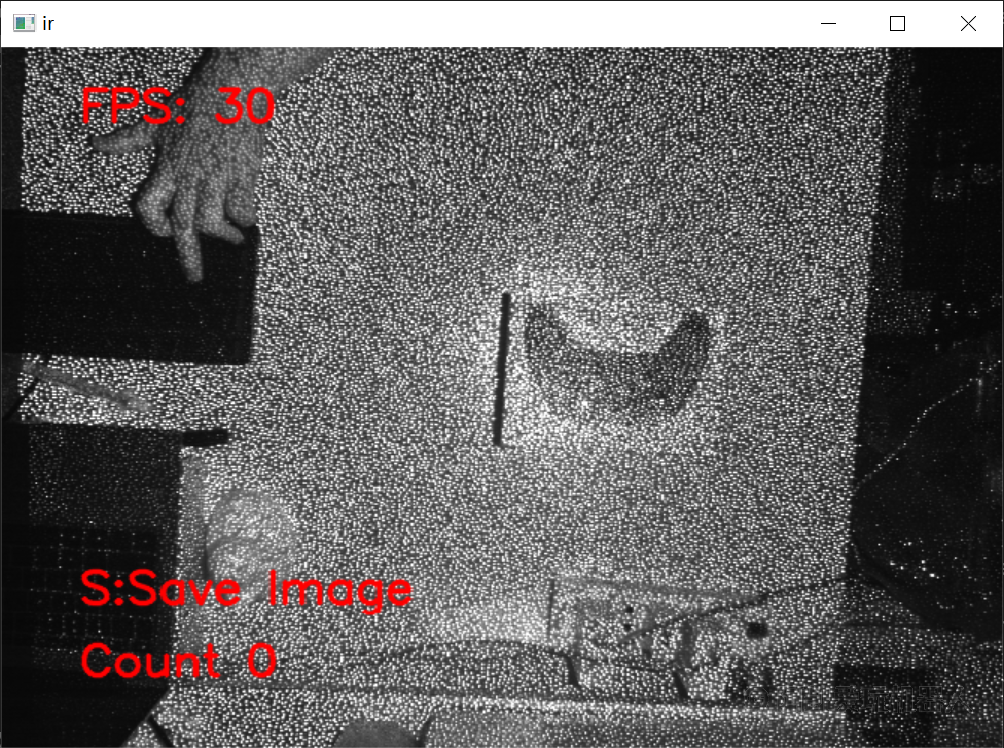

红外投影仪打开时，画面中的散点是IR投影仪投射的散点结构光。

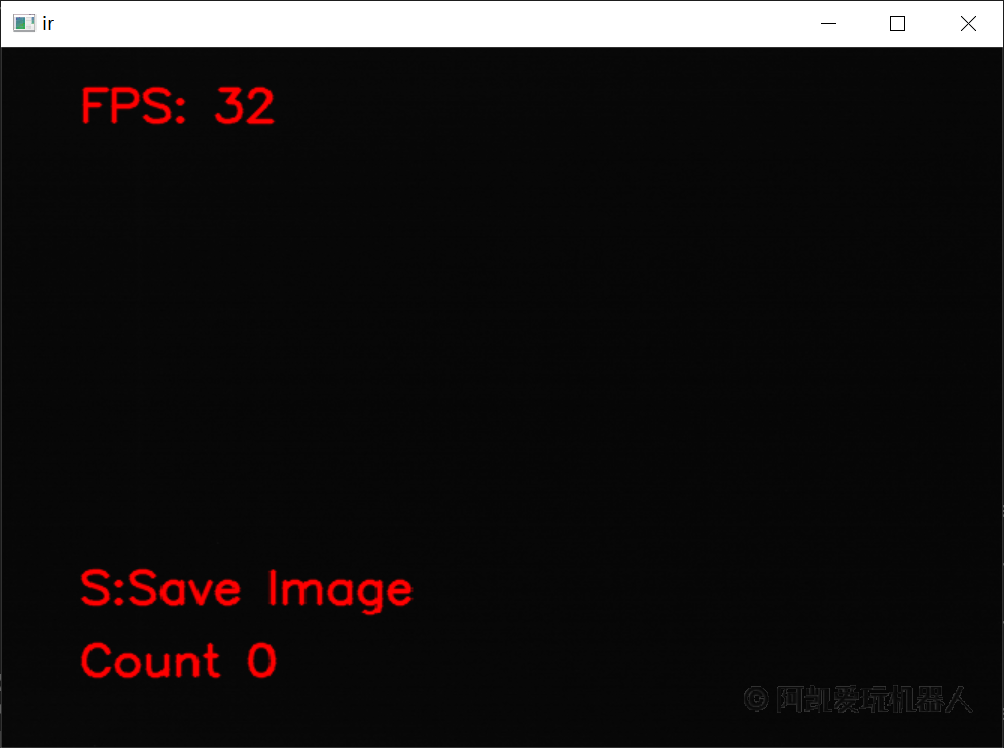

红外投影仪被遮挡的时候画面很暗

可以使用外部的红外光源进行补光，也可以打开直方图均衡 equal_hist 开关。

Windows

python test_astra.py --video_mode "ir" --equal_hist=true

Ubuntu

python3 test_astra.py --video_mode "ir" --equal_hist=true

遮挡红外投影仪-无红外光源

白天在自然光的照射下，还是可以看清楚的，但是噪点比较大。在这种情况下，是可以拍清楚标定板的，只是在后续相机标定的过程中，精度会受损。

如果晚上想要获取清晰的红外图像，则需要使用红外补光灯。否则红外光线太弱，直方图均衡后得到的都是噪声。

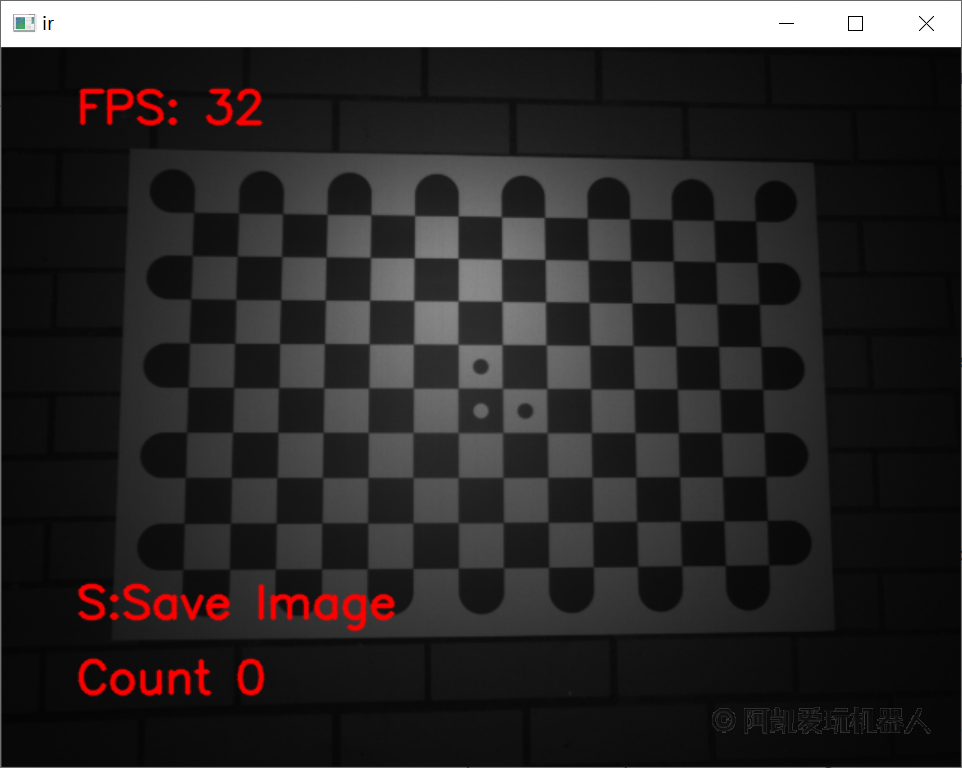

遮挡红外投影仪-有红外光源

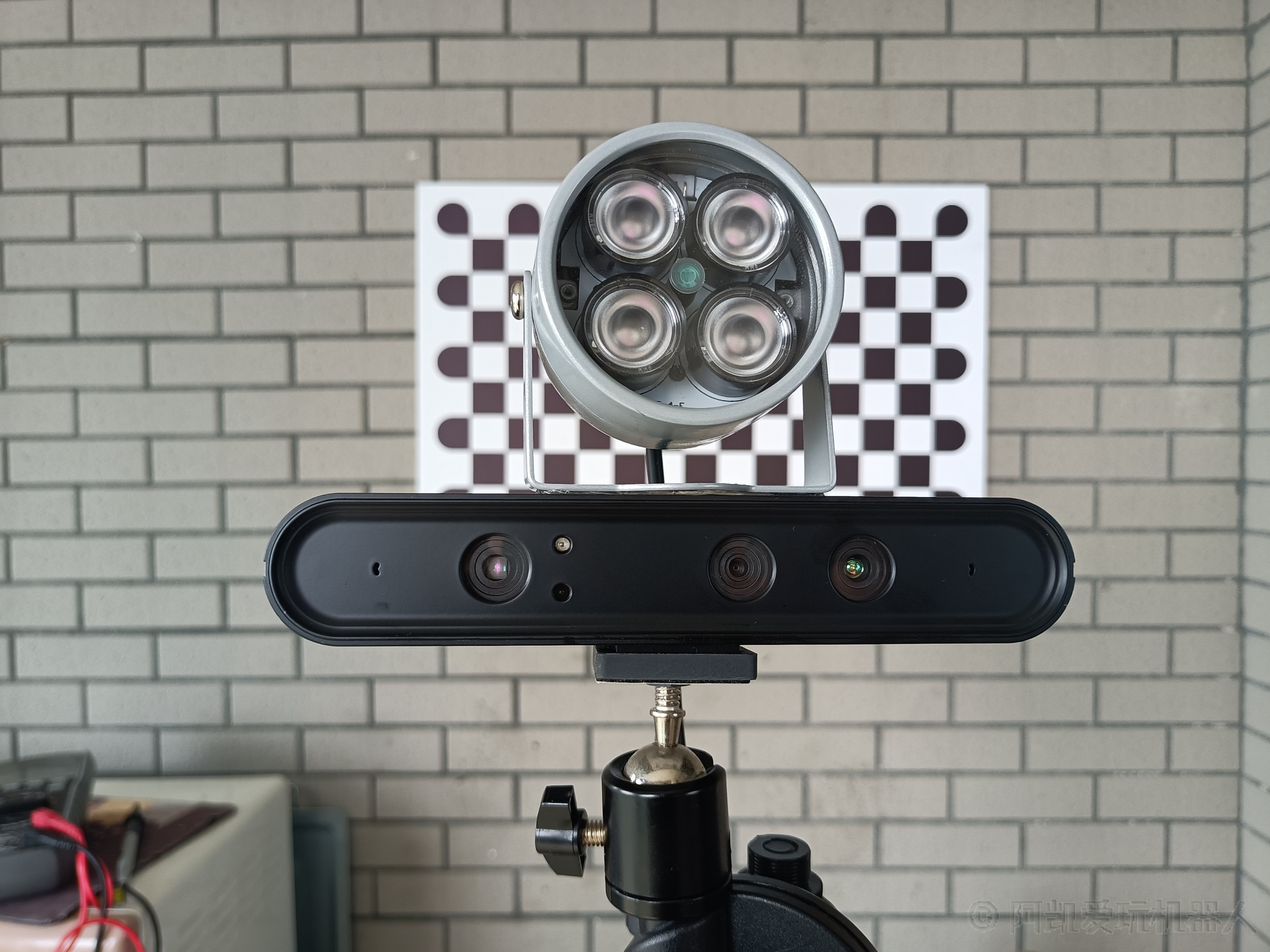

有条件建议使用红外光源进行补光，将红外补光灯用纳米胶黏在Astra上侧。

大部分的红外补光灯是用于安防领域的，使用光敏电阻来检测是否到了晚上，到了晚上红外补光灯才打开。

使用时记得要拆开红外补光灯，把光敏电阻的(黑白)端子断开，让红外补光灯进入常亮模式。

遮挡红外投影仪的区域，建议使用不透光的黑色纸板，用电工胶带固定。

下图是未打开直方图均衡开关的 --equal_hist=false 。

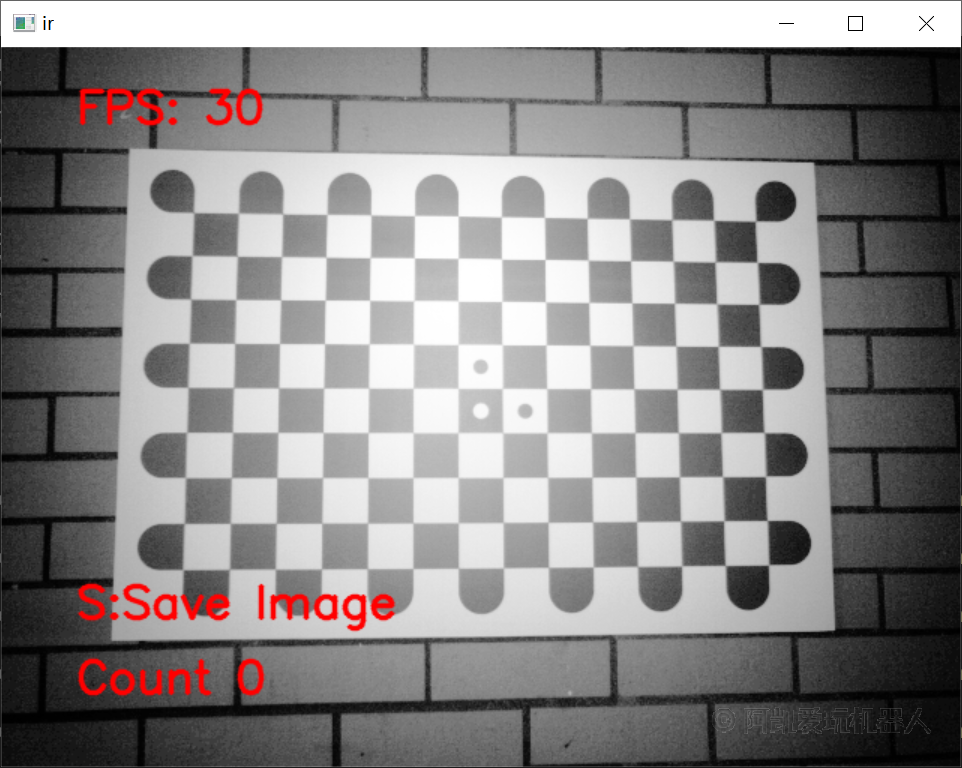

打开直方图均衡的效果 --equal_hist=false 。

因为标定板是用相纸打印的，光源为点状光源，所以会反光比较厉害。这样会影响后续的标定板的角点检测。

优化方式：

替换标定板的材质，令其表面不反光。例如使用铝基板等，但是这么大的标定板造价会比较高。
使用更大功率的红外环形光源。现在用的红外补光灯功率比较低 (只有6W) 。换用更高功率的环形红外补光灯，效果会更好。

2.5 IR图与深度图同时预览

同时预览IR图与深度图

Windows

python test_astra.py --video_mode "ir_depth" --equal_hist=false

Ubuntu

python3 test_astra.py --video_mode "ir_depth" --equal_hist=false
